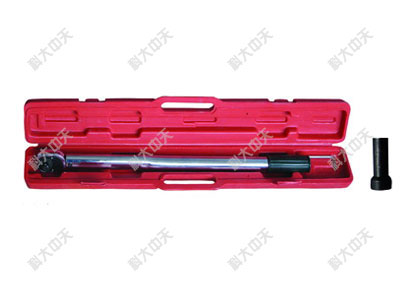

声控扭矩扳手

构成与型号

1、 构成：扭矩扳手由连接头、棘轮、拨杆、扳杆、调节手柄等构成。

2、 型号    KSB-60~300声控式锚杆扭矩扳手   KSB—260~700声控式扭矩扳手

基本参数

1、 扭矩扳手的基本参数包括额定扭矩、方头尺寸、力矩误差及质量。

a）额定扭矩：300 N?m   760 N?m

b）方头尺寸：12.7mm×12.7mm

c）力矩误差：±4%

d）质量：2.25kg

四、产品特点

1、 扭矩扳手前端有12.7mm×12.7mm的四方连接头，接上普通套筒，可做普通套筒扳手使用。

2、 扭矩扳手前端有棘轮和拨杆，拨杆后面的斜面顶着钢球、弹簧，棘轮可以单方向旋转，同时可以换向；操作空间小，省时省力。

3、从扳手后端拔出滚花把手，带动调节手柄，将把手弯折90°，调节手柄转动调节座，调节座和调节管（指针）向前移动，压紧弹簧、顶座及摆杆，使调节管调节指针处于预定值；扳杆扳动锚杆或套筒时，带动接杆，联杆顶动摆杆弹簧，超过预定值时，接杆打到摆杆上发出声响。这就是声控式扭矩扳手的工作原理。声控扭矩扳手出厂时已调节好螺钉，在接杆打到摆杆发出声响后，应停止扭动扳手，使接杆及时复位。卸下扭矩扳手手把和螺栓座套，旋转调节丝套可调整扭矩值。

五、注意事项

1、 扭矩扳手使用前根据所选用锚杆预紧力，设定扳手的扭矩值，当扭矩达到设定值时，就听到“啪”的一声，提示操作人员扭矩达到设定值，使用安全可靠。

2、 扭矩扳手可顺时针旋紧，逆时针退回原来扳动位置，再顺时针旋转；按动拨杆即可逆时针旋紧，顺时针退回原来扳动位置，再逆时针旋转。

N-m与KN对照表
