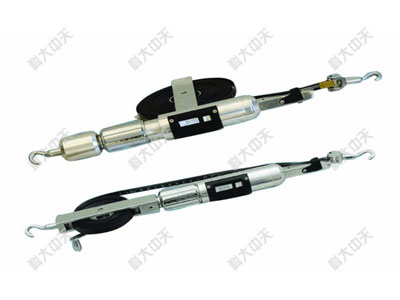

JSS-30A型巷道收斂儀

一、概述

JSS30A型巷道變形收斂儀是

新一代電子數字顯示收斂計。它適用于量測隧道、巷道、峒室及其它工程圍巖周邊任意方向兩點問的距離微小變化，達劍評定工程穩定性，研究工程圍巖及支護的變形發展規律，確定合理支護參數的目的。收斂量測是地下工程量測項目中必測項目之一。

本收斂是在原JSS30型基礎上加以改進的新產品，嚴格按照MT／T919-2002標準生產，具有結構新穎，操作簡便，測量精度高，體積小，重量輕，密封性好等特點，是施工、科研中進行工程量測的理想上具。

二、主要技術性能

1．使用環境條件

環境溫度：0～40℃

相對濕度：不大于93％±3％

2．基本參數

量測范圍(三種規格)：0．5m-10m，0．5m～15m及0．5m-20m(請訂貨時注明)

分辨率：0．00lmm

測量精度：0．06mm

數顯示值穩定度；24h內不大于0．01mm

電源：1．55V氧化銀鈕扣電池SR44w1節

外型尺寸：410mm×100mm×36mm

重量：0．9kg

三、儀器構造及工作原理

1．主要結構

收斂計主要由：(1)鉤 (2)尺架 (3)調節螺母 (4)數顯窗El (5)張力窗口 (6)塑料蓋 (7)外殼 (8)聯尺架 (9)尺卡 (10)帶孔鋼尺 (11)開啟及mm／in轉換鍵(12)對零鍵等組成

圖1 收斂計結構及工作示意圖

2．基本工作原理

收斂計是利用機械傳遞位移的方法，將兩個基準點問的相對位移轉變為數顯位移計的兩次讀數差。如圖l所示，當用掛鉤連接兩基準點A、B予埋件時，通過調整調節螺母，改變收斂計機體長度可產生對鋼尺的恒定張力，從而保證量測的準確性及可比性，機體長度的改變量，由數顯電路測出。當A、B兩點間隨時間發生相對位移時，在不同時間內所測讀數的不同，其差值就是A、B兩點間的相對位移值。當兩點間的相對位移值超過數顯位移計有效量程時，可調整尺銷所插入孔，仍能繼續用數顯位移計讀數。

四、使用前準備

使用收斂計時，請按以下順序操作：

1．如圖l所示，按ll#開啟鍵，數顯表顯現，按笫一為mm(毫米)，按第二下為in(英寸)。根據需要選取。

2．如圖l所示，順時針方向調節螺母3，至轉不動止(不要用力太大)

3．如圖l所示，按l2對零鍵，對零。

五、測點的埋設

參照圖2測點加工圖，將測點用水泥砂漿牢固的固定在選定的位置上，

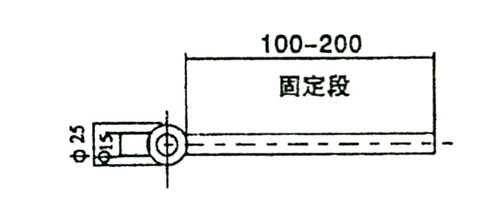

圖2收斂計測點

測點牢固后即可量測。如圍巖破碎松軟，應適當增加測點同定段長度。若要及早測取初讀數，。可使用快凝水泥、樹脂藥卷或樹脂膠泥等速凝材料固定測點。

六、 使用方法

1．檢查予埋測點有無損壞、松動并將測點灰塵擦凈。

2．打開收斂計鋼尺搖把，拉出尺頭掛鉤放入測點孔內，將收斂計拉至另一端測點，并把尺架掛鉤掛入測點孔內，選擇合適的尺孔，將尺孔銷插入，用尺卡將尺與聯尺架固定。

3．調整調節螺母，仔細觀察，使塑料窗口上的刻線對在張力窗口內標尺上的兩條白線之間(每次應一致，圖3)。

4．記下鋼尺在聯尺架端時的基線長度(圖3)與數顯讀數。為提高量測精度，每條基線應重復測三次取平均值。當三次讀數極差大于0.05mm時，應重新測試。

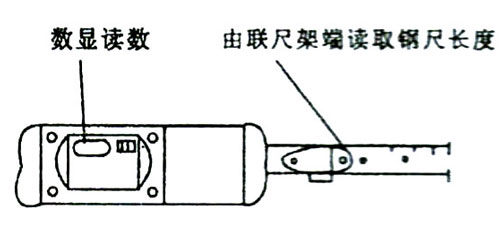

圖3收斂計讀數

5．測試過程中，若數顯讀數已超過25mm，則應將鋼尺收攏(換尺孔)25mm重新測試，兩組平均值相減，既為曲尺孔的實際間距，以消除鋼尺沖孔距離不準確造成的測量誤差。

6．一條基線測完后，應及時逆時針轉動調節螺母，摘下收斂計，打開尺卡收攏鋼帶尺，為下一次使用作好準備。

七、收斂值計算

基線兩點問收斂值(S)按下式計算：

S=（Do+Lo)-(Dn+Ln)式巾：D0 首 次 數顯讀數，  (mm)：

L0一 首 次 鋼尺長度，  (mm)；

Dn——第n次數顯讀數，  (mm)：

Ln——第n次鋼尺長度，(mm)。

如第n次測 首 次 量測的環境溫度相差較大時，要進行溫度修正。公式如下：

Ln’=Ln—a(Tn—To)Ln

式中：Ln’一溫度修正后鋼帶尺長度，(mm)；

a一鋼帶尺線膨脹系數，取a=12×10  -6；

Tn一第n次量測環境溫度，  (℃)；

T0一 首 次 測環境溫度，  (℃)。

鋼尺溫度修正后收斂值(S’)按下式計算：

S’=(Do+Lo)一(Dn+Ln’)

基線縮短，S或S’為止值，反之為負。
