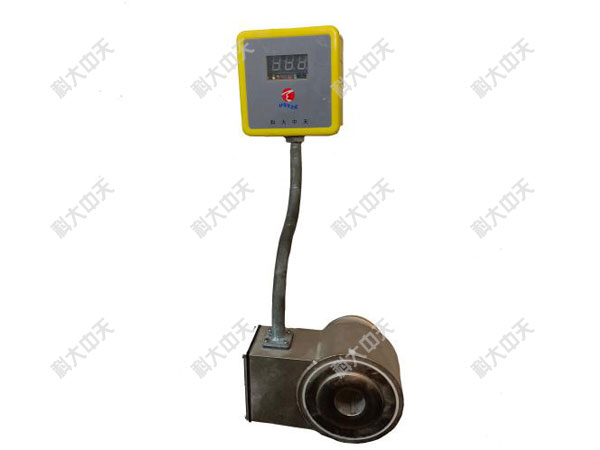

YAD200（A）矿用锚杆索测力计
1.1 主要用途
YAD200矿用锚杆锚索测力仪主要应用于端锚的各类锚杆、锚索应力检测；采煤工作面开采中，随采场的推进，煤层受动压影响将发生塑性变形。锚杆锚索测力计可以测定受动压力值的变化，得以预防冒顶、冲击地压等相关事故的发生。监测仪具有安装简单方便、测量灵敏度高等优点。可与KJ27-F煤矿用本安型传输分站连接，上传数据至上位机。
1.2 防爆类型及防爆标志
矿用本质安全型 防爆标志：Ex ib I Mb

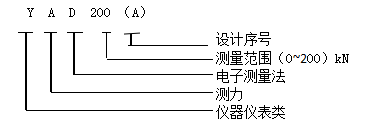

1.3 型号的组成及其代表意义
1.4 使用环境条件：
a) 环境温度：0 ℃ ～ 40 ℃；
b) 平均相对湿度：不大于95 ％RH（25℃）；
c) 大气压力：80 kPa ～ 106 kPa；
d) 煤矿井下有瓦斯、煤尘爆炸危险的环境。
e) 无强烈震动和冲击的地方。
f) 无破坏金属和绝缘材料的腐蚀性气体的地方。
1.5 监测仪能承受的恶劣的贮运条件为：
a) 高温：60 ℃；
b) 低温：-40 ℃；
c) 平均相对湿度：95 ％RH（25 ℃）；
d) 振动：加速度50 m/s2；
e) 冲击：峰值加速度500 m/s2。
1.6 外形尺寸及重量
外形尺寸：355mm（长）*150mm（宽）*143mm（高）；
重 量 ：约1.5kg
二 、主要技术参数
2.1 电池参数
a) 电池型号为ER18505，标称电压3.6V 标称容量为4000mAh的锂亚硫酰氯电池，串接限流电阻浇封后供电；
b) 电池开路电压≤3.9V，短路电流≤1.3A。
2.2 测量性能
a) 测量量程： 0～200kN；
b) 基本误差: ±4.0％（F.S.）；（在上位机上读取，并计算基本误差）
c）分辨率：0.1kN；（在上位机上显示）
c）输出信号：1路高速红外
（1）传输方式：主从式、半双工
（2）传输速率：115200bps
（3）传输距离：1.5m
d) 具有可见光强光照射唤醒功能。
2.3功能
测力仪具有锚杆锚索测力功能，将测量值进行显示、存储，并可以通过高速红外接口传递给手持采集器进行采集，然后在转存到上位机上进行显示。
